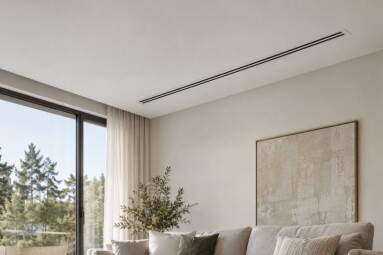

Plyšinio difuzoriaus vietą reikia numatyti dar prieš uždengiant lubų konstrukciją. Matoma siaura anga yra tik dalis gaminio: virš jos turi tilpti oro paskirstymo dėžutė, ortakių jungtys ir pats ortakis. Jei planuojamas priglaistomas variantas, montavimą būtina suderinti ir su lubų karkaso bei apdailos darbais. Pasirinkus difuzorių tik po dažymo, gali tekti ardyti jau užbaigtas lubas.



Praktiškiausia pradėti nuo vėdinimo plano, tada patikrinti vietą konstrukcijoje ir tik tuomet derinti matomą liniją su interjeru. Ši seka leidžia išvengti situacijos, kai gražiai numatyta anga netinka reikalingam oro srautui arba virš jos neužtenka aukščio.

1200x800



Pirmiausia pažymėkite oro tiekimo ir ištraukimo vietas



Difuzoriaus paskirtį lemia vėdinimo sistema, o ne vien jo išvaizda. Prieš renkantis gaminį plane turi būti aišku, kur oras bus tiekiamas, kur ištraukiamas ir kokio srauto reikia kiekvienoje vietoje. Ne visi plyšiniai difuzoriai vienodai tinka abiem užduotims, todėl reikia tikrinti konkrečią seriją.



Pavyzdžiui, „Metiksa DPG“ gaminiai skirti tiek oro tiekimui, tiek ištraukimui. Gamintojas skirtingiems dydžiams pateikia atskirus rekomenduojamo srauto duomenis, o didesnis srautas gali reikšti daugiau triukšmo. Reikalingą kiekį turi numatyti sistemos projektuotojas.

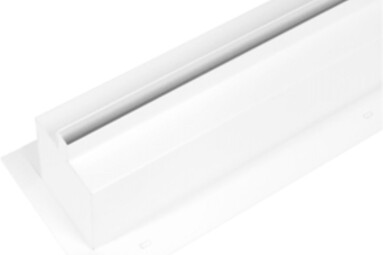

Suderinus paskirtį ir srautą, galima rinktis apdailai tinkamą sprendimą. E-NIT siūlomi plieniniai „Metiksa DPG“ plyšiniai difuzoriai yra priglaistomi ir gali būti montuojami lubose arba sienose. Tai konkretus pavyzdys, kai viena siaura linija atlieka vėdinimo funkciją, o jos montavimo kraštai paslepiami apdailoje.



Plyšinis ir priglaistomas nėra priešingi pasirinkimai



Žodis „plyšinis“ apibūdina oro angos formą, o „priglaistomas“ nusako montavimo ir apdailos būdą. Todėl difuzorius gali būti ir plyšinis, ir priglaistomas. Vienas pavadinimas neatsako, ar gaminys turi matomą rėmelį, kokia jo dėžutė ir kokiai lubų konstrukcijai jis tinka.



Priglaistomo modelio kraštai įtraukiami į apdailą, tad montuotojui ir apdailininkui reikia susitarti dėl darbų eigos. Paliekamas ne tiesiog dekoratyvus tarpas, o konkretaus gaminio instrukciją atitinkanti anga. Glaistas ir dažai neturi uždengti oro plyšio.



Šiame etape verta suderinti ir vaizdą. Ar linija eis lygiagrečiai sienai, ar bus derinama su šviestuvais? Ar pasirinkta vieta nekirs karkaso profilio? Šiuos klausimus daug lengviau išspręsti brėžinyje nei tada, kai difuzoriaus dėžutė jau pritvirtinta.



1200x800(1)Lubų aukštį tikrinkite pagal visą mazgą



Gaminio matomos dalies ilgis neparodo, kiek vietos jam reikia virš lubų. Pavyzdžiui, „Metiksa“ DPG serijos brėžiniuose mazgo aukštis su dėžute priklauso nuo jungties skersmens. Su 75 mm skersmens jungtimi visas mazgas yra 145 mm aukščio, su 125 mm jungtimi 185 mm aukščio. Tai konkrečios serijos matmenys, o ne visiems difuzoriams tinkama taisyklė.



Šalia dėžutės dar reikia vietos ortakiui prijungti. Todėl neužtenka patikrinti vieno vertikalaus matmens. Reikia žinoti jungčių padėtį, ortakių kelią ir tai, ar toje vietoje nėra sijos, vamzdžio arba šviestuvo korpuso. Net tinkamo aukščio dėžutė gali netilpti, jei jungtis atsiremia į kitą konstrukciją.



Renkantis komplektą verta išsiaiškinti, ar dėžutė ir atvamzdžiai jau pridedami, ar užsakomi atskirai. „Metiksa DPG“ komplekte jie yra, tačiau atvamzdžiai pateikiami nepritvirtinti prie dėžutės. Vadinasi, jungčių surinkimą reikia numatyti montavimo metu, o ne tikėtis iš karto prijungiamo mazgo.



Prieš užsakymą patogu pažymėti pasirinktą dėžutę lubų pjūvio brėžinyje. Taip iš karto matyti, kiek konstrukciją reikės nuleisti ir ar prie jungties liks pakankamai vietos ortakiui.



Dėžutę ir jungtis sumontuokite prieš apdailą



Gamintojo DPG montavimo instrukcija numato dėžutės ir jungčių surinkimą, mazgo išlyginimą, tvirtinimą bei apdailą. Tai nėra vien angos išpjovimas jau baigtose lubose. Prieš uždengiant konstrukciją verta patikrinti, ar mazgas sumontuotas pagal instrukciją ir ar ortakių jungtys paruoštos tinkamai.



Apdailininkui turi būti aišku, kurios dalys glaistomos ir kuri anga turi likti laisva. Su montuotoju taip pat aptarkite, kaip bus valoma oro anga ir kokia prieiga reikalinga pasirinktai sistemai prižiūrėti. Šiuos sprendimus suderinkite prieš uždengdami lubų konstrukciją.



Paskutinis etapas yra sistemos paleidimas ir oro srautų patikra. Pavyzdžiui, DPG15 difuzorius yra nereguliuojamas, todėl projekte reikia numatyti kitą oro srauto reguliavimo vietą. Paleidžiant sistemą srautai patikrinami ir suderinami pagal projektą, kad kiekviena patalpa gautų jai numatytą oro kiekį.



Prieš lubų darbus naudinga turėti vieną suderintą planą su difuzorių modeliais, vietomis, dėžučių matmenimis ir ortakių jungtimis. Tada vėdinimo montuotojas, karkasą įrengianti komanda ir apdailininkas dirba pagal tą patį sprendimą.
